热泵机组用户使用说明

热泵机组

用户使用说明书

临沂鑫阳新能源有限公司

临沂鑫阳新能源有限公司

一、产品简介

水(地、污水)源热泵机组是临沂鑫阳新能源有限公司主导产品之一，它具有体积小、寿命 长、噪音低、能量大、操作简单等优点。该机组采用世界顶级压缩机、高效能铜管换热器，以 及世界名牌电子元件和控制器。外形美观、性能优良、价格实惠，服务完善，是用户的最佳选 择。可广泛应用于酒店、机关、学校、洗浴、宾馆、商场、写字楼、超市等场所。

1.原理

制冷剂在蒸发器内与被冷却对象发生热量交换，吸收被冷却对象的热量而气化，产生的低压蒸气被压缩机吸入，经压缩后以高压排出。压缩机排出的高温高压气态制冷剂在冷凝器内被冷却，凝结成高压液体，高压液体流经膨胀阀节流，变成低压的制冷剂液体，进入蒸发器，其中的低压液体在蒸发器中再次被气化制冷，如此周而复始。

2、特点

1、灵活设计、灵活运用，机组可单独使用，可由多个独立模块单元组合，不同模块单元数量，不同制冷(热)量，电脑控制器集中控制达最佳能量管理效果。

2、互为备用、运行可靠制冷系统彼此独立。电脑控制器指令故障回路退出运行，备用的接替，输出稳定。其间进行维护或保养。

3、节省安装费用、机组轻小，无预留专门通道，单元之间的连接只有水管和电气线路，只要接好电源和控制线路即可，省去了传统安装的高昂费用。

4、柔性涡旋压缩机高效、宁静、环保、可靠、低运作成本柔性涡旋压缩机独特的优越性能，故有的高能效比，宁静的运转，前所未有的可靠性，以及最低的系统设计成本和运行成本。

5、壳管式换热器壳管式换热器体积小、重量轻，传热效率高，传热温差小。制冷回路容积小，制冷剂充注量少，结垢率小，抗蚀力强

6、系统保护压缩机线圈温度过高保护、压缩机过载保护、起停频繁保护、冷水出水温度过低保护、掉电记忆保护、电压异常保护、热水出水温度过高保护、排气温度过高保护、高低压保护

7、系统控制自动化微处理智能控制系统，集中管理运行，改变制冷制热输出，检测运行参数，并在异常时切断机组或故障压缩机的运行，报警控制故障参数量超预定值，自动闭合断电器触点。

3、主要配置

压缩机

机组采用谷轮涡旋压缩机，高效、宁静、环保、可靠低运行，涡旋压缩机独特的优越性能，故有的高能效比，宁静运转前所未有的可靠性。

特点：

◆适用于冷冻、空调、热泵.....等系统。

◆R22、R134A、R407C、R404A 等多种冷媒应用。

◆冷媒压缩机专用马达，在任何负载下均可发挥最高效率。

◆低振动、低噪音。

◆零件少、故障率低，具高可靠性。

◆具有一定的抗液态压缩能力。

◆超高精度承轴、寿命超长。

◆使用PTC温度感测器，大幅提升保护开关之反应速度。

◆IP54压缩机防护等级。

◆全系列采用环保非石棉衬垫。

◆全封闭设计

◆高精确性

◆极长寿命

◆宽广的流量范围

◆连续的冷量调节

◆平衡阀口设计

◆保护功能

机组具有完善的保护功能，微电脑控制器可记录故障情况，以帮助操作、维修以及人员查找、排除故障。

◆微电脑控制系统

机组采用先进的微电脑处理器，可提供手动、自动及远控、联控多种控制功能，可随时查询机组的运行状态和各种故障信息。还可使用组网控制，实现多台机组群控，自动化程度高，可实现无人值守，并确保机组始终运行在最佳状态，高效节能。

◆控制系统先进可靠

控制器采用先进的高速内嵌式双微处理器技术，抗干扰能力强，控制精确可靠。主要参数采用闭环控制，保证系统出水温度恒定，避免机组频繁启停。有效的保证机组运行的稳定性和经济性。

◆人机界面形象直观

直观简捷，操作简单方便。

通过菜单式操作提供对所有运行及控制参数的快速查询及设置。

◆控制功能完备精确

提供本地、远控、联控及组网四种方式控制机组的启停。

严密的逻辑控制和精确闭环控制，控制精度高，大大提高了换热效率，保证机组在满负荷及部分负荷下均能稳定、高效运行。

◆诊断功能强大

硬件具有自诊断能力，能自动排除硬件故障。

运行中通过人机界面可随时查询各种设置参数和实际运行参数，监视机组运行，机组出现故障时报警。

机组可提供100多条显示和报警信息，根据报警信息采取相应的方法，即可排除机组故障。

◆安全保护功能完善

控制系统对系统和压缩机具有多种保护措施：蒸发器出水温度过低，冷凝器出水温度过高保护，水流开关保护，电压过低和过高保护，高压保护，低压保护，压缩机过载、过热及排气温度过高保护,缺相、逆相保护等。确保机组安全可靠运行。

二、安装

机组安装时应按以下内容进行，不得损坏机组。

1、机组运输及就位

◆ 在运输和安装过程中，任何方向倾斜度不应超过15度。

机组的底座可以采取钢筋混凝土基础，也可以用工字钢或者槽钢制作，为预防机组底部锈蚀，应使机组距地面不小于30CM, 机组与底座间可垫橡胶减震垫或弹簧减震器隔震减噪。

◆ 自由空间

机组四周应留有一定的工作空间，以方便操作、检查和维护。最小空间尺寸应符合如下尺寸：四周最小450MM;

2、水路连接

◆水管道安装的一般要求

机组水管道系统的安装必须符合国家相关安装施工规范的要求。

当设计机组的水管道回路时，请遵照以下原则：

——为了减少震动的传递，水管道与机组间应采用软管连接。(水泵系统也应采用同样的方法)。

——与主机相连接的水管口径不能小于主机接口管径。

——所有系统水管道及出地面的管道都要用保温材料进行隔热处理，以防止管道表面产生冷凝水，同时减少冷量的损失。

——管道系统上应安装下列装置：

机组与水回路之间应有可关闭的阀门。进入主机水路需有除污过滤器，网眼目数大于60目。配置合适的系统水泵、井水泵，为防止杂物进入换热器，应在水泵入口侧安装水过滤器，保证进入换热器的水质清洁。

室内系统供、回水主管道间应装设旁通阀。

在系统最高处装膨胀水箱，膨胀水箱接在室内系统水泵的入口侧管道上。

为了方便维护和因季节停机时排空回路中的水分和杂物，应在水管路系统最低处设排污阀。

自动排气阀应安装在每路管道和管道拐弯处的的最上部，以便排除系统中的空气。

系统管路上应安装安全阀，安全阀每年检修一次，最高设定压力为0.6MPA。

注：开机前系统中的空气必须排放完全，每个回路的主管和支管必须冲洗干净!

警告：

在任何条件下都要保证用水回路中有水流入蒸发器，否则将因制冷剂未完全蒸发而流入压缩机，导致压缩机损坏。

开机前必须确认机组内及管道系统已充满水。 管道清洁时，污水不得进入换热器。

3、电气线路连接

◆电源

必须检查所使用的电源与机组铭牌所示相一致(电压、相位、频率)。

电源连接线必须使用带有地线的电缆。

电压波动范围不得大于标称值的±10%,相与相间的电压失衡不得超过±2%.

连接线路时必须按照接线图连接，在任何情况下都要可靠接地。

任何情况下，机组都应采用专门的配电设备及配线，不能与其他用电设备共用。

电路接线图见机组电控箱面板内侧图纸。

在进行电路部分的操作时，必须确保电源是被断开的。

开机前点动检查压缩机及水泵的正反转，确保转向正确。

◆为了在水泵出现故障时能够使机组停止运行，并保证在任何情况下，机组启动前先启动空调泵和泵，机组停止运行后，关闭空调泵和泵，水泵必须始终与机组的控制器连接。

机组提供空调泵和井水泵控制输出信号，可直接接入用户水泵控制回路。其他输入信号皆为无

源信号。

控制器

系统结构

系统由主板、通讯线、开关电源、触摸屏组成

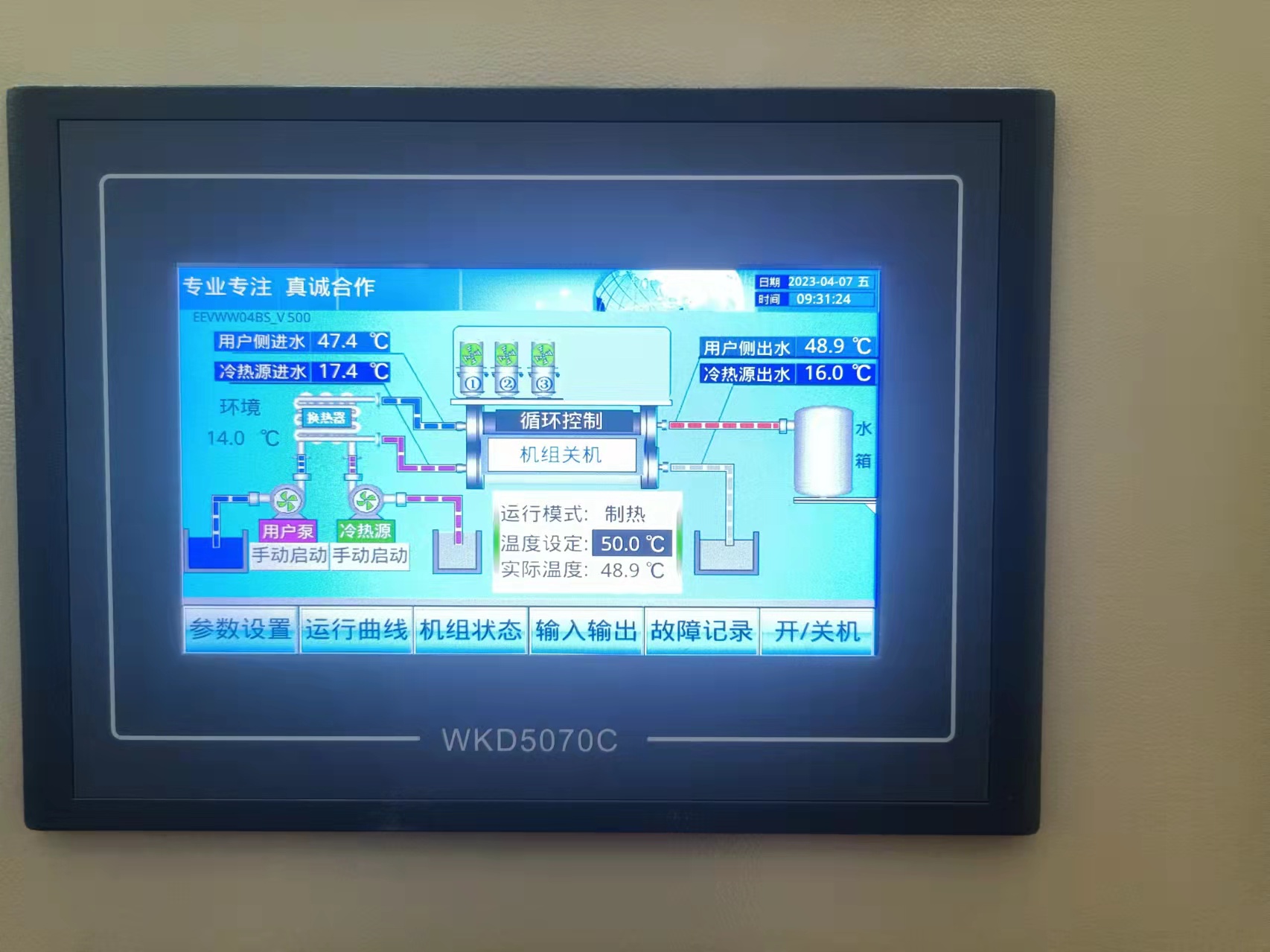

触摸屏主界面

机组状态显示：关机时显示机组待机；开机时显示机组运行；关机中…;防冻时显示机组防冻。

主界面按键设置

1.开机/关机：

按此键控制控制器的开机或关机。

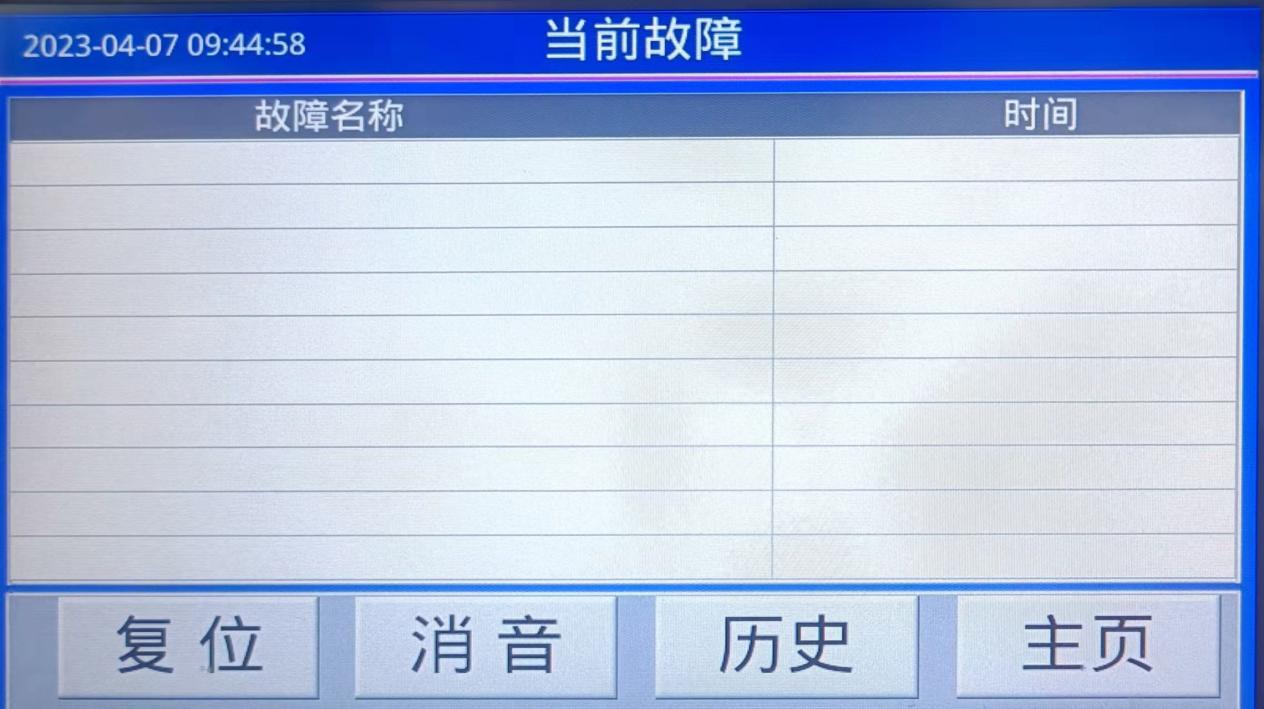

故障记录：

点击主界面：故障记录   弹出故障查询记录

故障复位     报警声音消除      历史故障记录   当前故障显示区   返回主页

循环水泵手动启动

手动开启循环热水泵    手动开启污水泵/水源水泵

温度设定及模式切换

机组模式显示   温度设定        实际温度显示    运行状态显示

参数设置

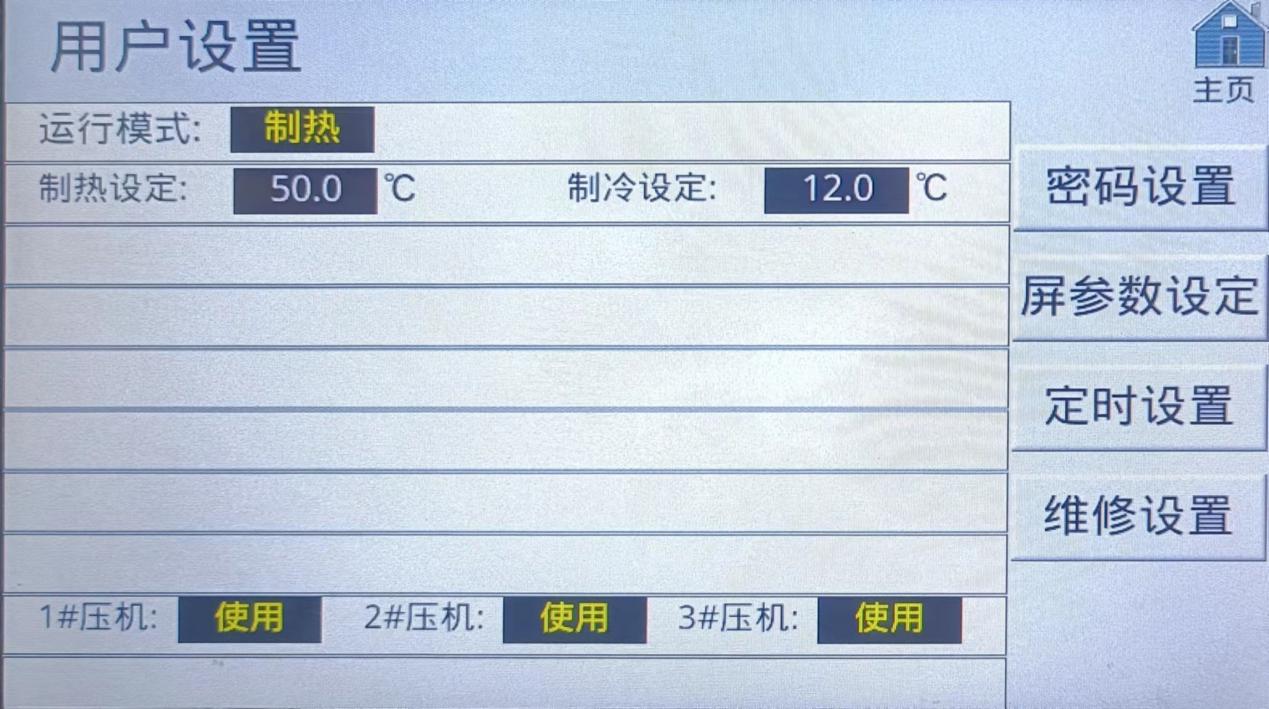

用户设置

运行模式切换    制热温度设定          制冷温度设定

（制冷/制热）

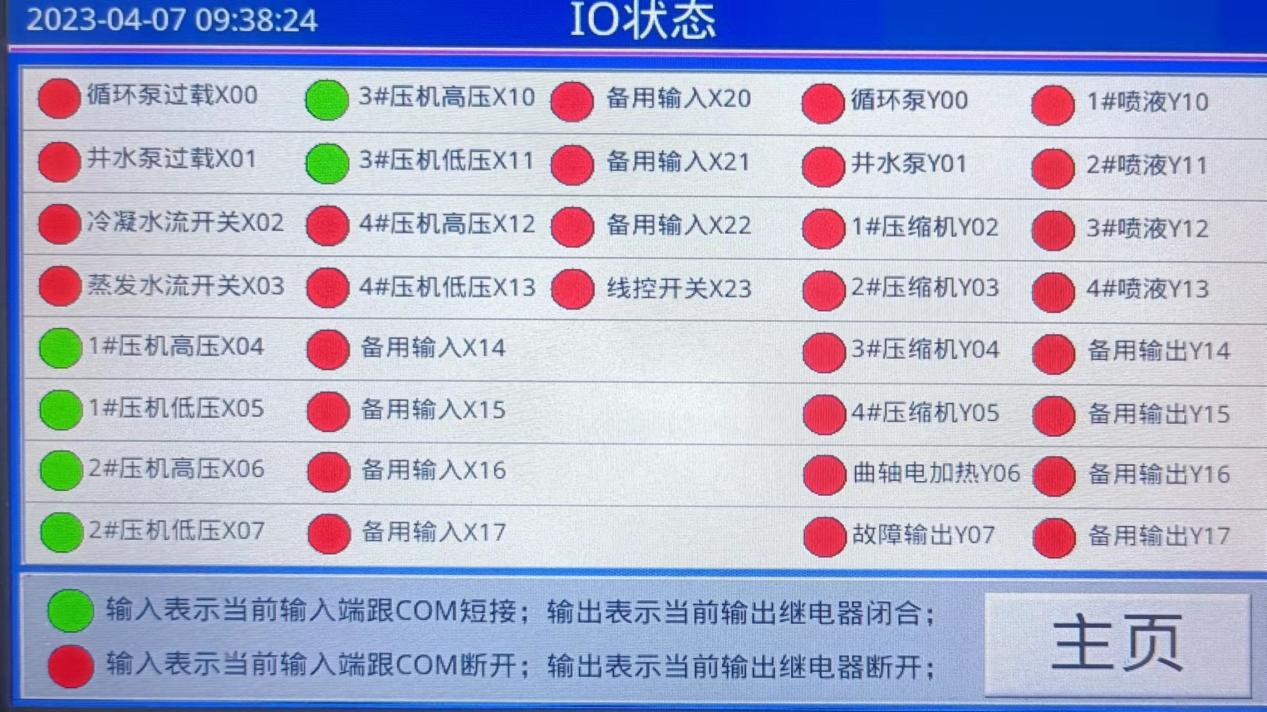

I/O口状态查询

操作使用说明

用户在每次开机时，请严格按照说明书中规定的步骤依次操作，以确保人、机安全。第一次开机操作应在本公司调试工程师指导下进行。

1、首次开机程序

◆按照要求接好全部电缆(电线),检查电控柜内及压缩机接线是否牢固，如有松动，重新拧紧。

◆机组上电后将压缩机润滑油预热8小时以上。

◆开启末端设备并检查运转是否正常。

◆开启系统循环水、井水水泵，确认运转方向，检查水系统是否正常。

◆检查井水水箱的水量，打开系统循环水管路的排气阀，排尽管道内空气。

◆在主回路空开关接通的情况下进行试运转，检查动作顺序是否正常。

◆检查压缩机的运转方向是否正确。

以上各项工作完成后，待水温达到要求后，就可启动末端设备进入正常制冷运行。

运行限制：

为了保证机组的正常运行，需控制机组的进出水流量在规定的范围。可以通过控制出水温度达到相同目的。蒸发器出水温度需控制在5-15℃范围，冷凝器出水温度需控制在25-50℃范围。

机组停机

◆机组日常停机时，按显示器“关机”(或OFF)键一次。

◆停止辅助设备的运转，机组总电源开关及电控箱内单极空气开关必须保持闭合通电，以确保压缩机

油加热器正常工作。

应用条件

◆机组必须在满足下列要求条件下运行。

◆冷水出口温度5-15℃。

◆热水出口温度25-50℃。

◆循环水与地下水源水的水量应在标准水量的土30%之内。

五、使用与维护

1、正确操作

开始使用前请务必仔细阅读“产品使用手册”,掌握正确的操作方法及有关注意事项。

2、电源及供电线路

机组的电源电压偏差不能超过额定电压的10%,若你所在地区的电压不稳，请定期检查电源电压，若

需配置稳压装置，请在专业人员指导下进行。定期检查机组及水泵的供配电线路是否完好，以防造成生

命财产的损害。

3、过滤器

定期检查、清洗水系统过滤器确保水路畅通、水质洁净。系统使用初期建议3-7天清洗一次，系统进入

正常运行，每半年清洗一次。

4、水处理设备

系统用水的PH值应在7.0-8.5范围内，否则将导致换热器结垢或腐蚀。系统运行一段时间后，若发现制冷或制热效果明显降低，水路结垢，请让专业人员检查水处理设备，并及时维修或更换。

5、防冻

冬季短期停机时，必须保证系统电源接通，以便机组自主发挥防冻功能，冬季长期停机，请将系统内的水放净，切断电源。

6、节能运行建议

制冷时房间温度不要设置过低，制热时，房间温度不要设置过高，过低或过高的房间温度不仅对您的健康不利，而且浪费电能。

机组运行期间要保证房间的密闭，夏季应拉上窗帘，以免太阳直射。

保护好机组及水路的保温材料，以免造成不必要的冷热损失。

7、长期停机后，重新启动，启动前应做如下准备工作：

电源及线路检查，确保供电正常。

机组检查。

水路清洗及水系统设备检查，确保水路清洁，设备正常。

8、压缩机预热

冬季，若机组供电切断时间较长，须在供电后8小时开机，以保证压缩机预热。

9、维护保养建议：

空调系统须定期维护保养，才能高效运行，建议用户委托专业维修公司定期进行维护。

10、故障检修

工作人员排除故障时要格外的小心，对于无经验的人员，一个草率的错误操作，就可能会导致严重的后果。

因此特别提醒：

当出现故障时，请联系我们的维修人员或受过专门培训的人员!

临沂鑫阳新能源有限公司

地址：临沂市沂河新区沂河路与联邦路交汇往东

电话：0539-8871999
